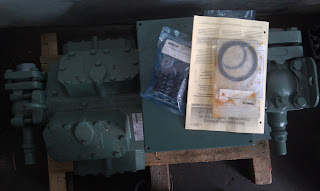

Bitzer 8FC-70.2-40P или Refcomp SRC-L180-L1

sprecher + schuh CA 6-140-EI
sprecher + schuh CA 6-140-EI

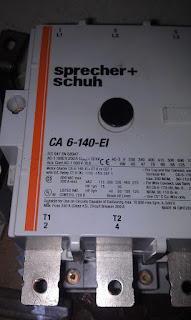

Сгорел компрессор Refcomp SRC-L180-L1 по причине залипшего контактора (на фото). При этом сгорела одна плавкая вставка из трех на 200А. Менять Refcomp на Bitzer 8FC-70.2-40P, Или ремонт?...







sprecher + schuh CA 6-140-EI

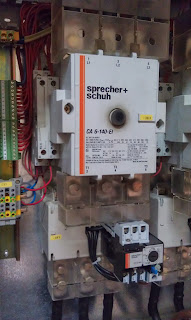

sprecher + schuh CA 6-140-EI с тремя доп контактами и тепловым реле

sprecher + schuh CA 6-140-EI с тремя доп контактами и тепловым реле
sprecher + schuh CA 6-140-EI с тремя доп контактами и тепловым реле

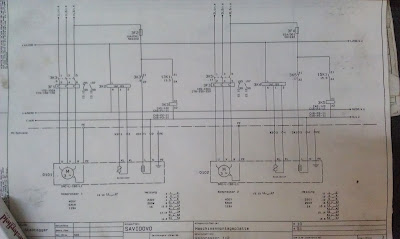

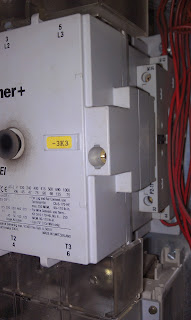

На схеме контактор обозначен 3К5

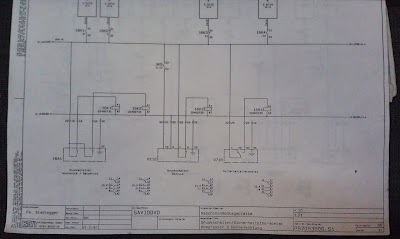

На схеме контактор обозначен 3К5

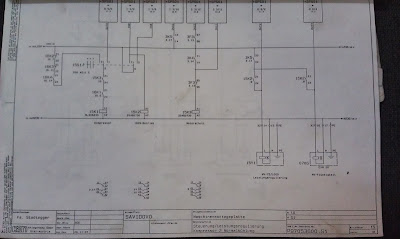

На схеме контактор обозначен 3К5

SRC-L180-L1

SRC-L180-L1

SRC-L180-L1
Refcomp SRC-L180-L1

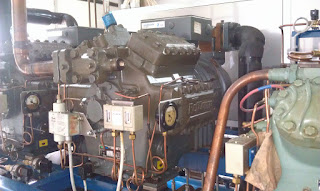

Компрессор Bitzer 8FC-70.2-40P со схемой включения двойной треугольник. Надо подобрать два контактора. И что бы впредь не было таких дорогих потерь, вместо плавких вставок надо ставить автомат с расцепителем.
Схему их соединения можно образно описать так. Представьте себе равнобедренный треугольник, в каждой грани которого находится по две поседовательно соединённые обмотки. В вершинах этого треугольника находятся точки контактов 1 (L1), 2 (L2), 3(L3) (по часовой стрелке) - это PW1. В каждой грани этого треугольника между двумя поседовательно соединёнными обмотками находятся точки контактов 9 (L3), 7 (L1), 8 (L2) (по часовой стрелке от вершины 1) - это PW2.
Сначала запитиваются все обмотки по схеме PW1 , потом, через 0,5 сек они же дозапитываются по схеме PW2.
Cопротивление одной обмотки меньше 1 Ом. Для его корректного замера необходим специальный тестер.  http://bitzer.ru

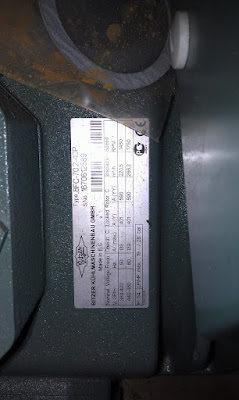

Bitzer 8FC-702-40P
Bitzer 8FC-70.2-40P
Bitzer 8FC-70.2-40P

Bitzer 8FC-70.2-40P
Bitzer 8FC-70.2-40P
8GC-50.2(Y) .. 8FC-70.2(Y)




ABCDD1EFGHJKL
mmmmmmmmmmmmmmmmmmmmmmmm
8GC-50.2(Y),
8GC-60.2(Y)
88151153745728130582158445756111336
8FC-60.2(Y),
8FC-70.2(Y)
89451153745728130582158445756129336

Подключили через один контактор


Теперь надо как то отрегулировать производительность
