четверг, 14 марта 2013 г.

Холодильник Самсунг RL34EGIH оттайка Samsung

Samsung RL 34 EGIH дисплей
Холодильник Samsung RL 34 EGIH

Тепло в ХК. МК набирает до -14 минут за 10
На фото, только включил















Проверил заслонку
В норме, закрывается при открывании двери

Samsung RL 34 EGIH электросхема
Электросхема DA99-01537E холодильника Samsung RL34EGIH

Померял с разъема Электронного Блока Управления (MAIN CONTROL PCB), сопротивление цепочки - ТЭН оттайки испарителя с термопредохранителем. Обрыв!  R= .

 Вот он обмороженный.
Samsung RL 34 EGIH испаритель

Когда оттаял испаритель, появилась возможность проверить тэн и предохранитель по отдельности.


Тэн R=195 Ом. Предохранитель R= ∞.

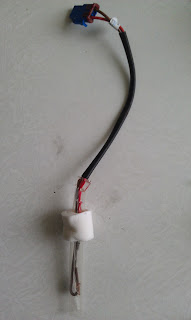

Меняю только предохранитель Tf = 72ºC.
Купил в магазине радиодеталей за 50 рублей.


Исправен ли модуль управления?
http://remmarket.ru/index.php?productID=1339




Померял сопротивления датчиков с ЭБУ    Сопротивление    Температура на дисплее

DEF (датчик температуры оттайки в МК)    R=26 kOm            T= -14ºС
R (датчик температуры в МК)                        R=26 kOm           T= -14ºС
F (датчик температуры в ХК)                         R=5,69 kOm        T= +26ºС
Door (датчик закрытия двери)                         R=0 Om

Странно почему такой разброс?
Первые два датчика в МК температура -14ºС = 26 КОм, Третий в ХК темпер +26ºС = 5,69 КОм
Попробовал поменял местами точки подключения датчиков R и F (перекинул провода Pink -  Black на разъеме ЭБУ) дисплей показал

R (датчик температуры в МК)                        R= 5,69 kOm           T= +28ºС
F (датчик температуры в ХК)                         R= 26 kOm              T= -9ºС

Почему не сходятся показания? Корректировка в ЭБУ?

Разъем подключения датчиков к ЭБУ
Разъем подключения датчиков к ЭБУ
Несмотря на все мои сомнения холодильник теперь работает без нареканий. Все дело было в термопредохранителе.
